7
头部包络面

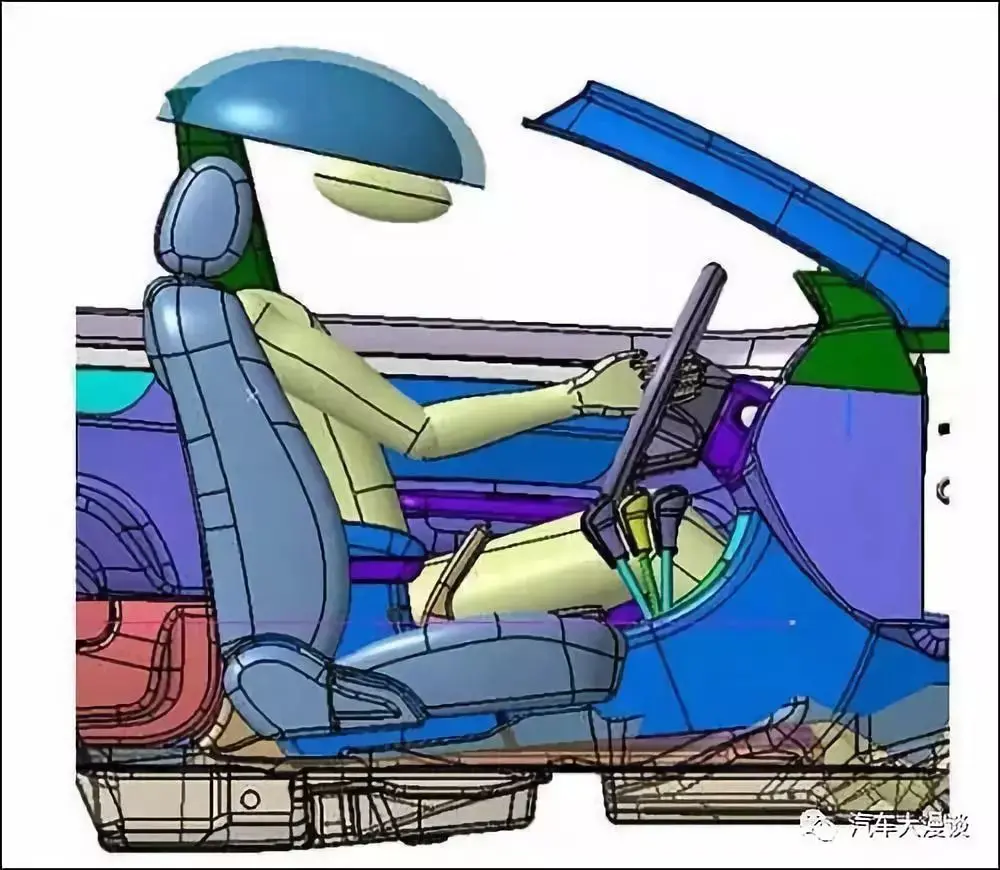

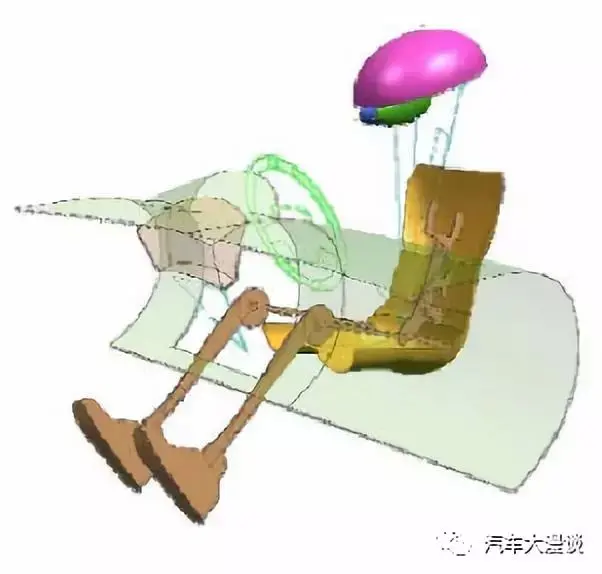

头部包络面（头部位置轮廓）是指头部占据的三维空间，是二维界面中的头部包络线在三维空间的延伸推广；头部包络线是指不同百分位身材的驾驶员和乘员在乘坐状态下，通过对他们的头部位置轮廓线的位置作统计分析得到的。头部包络面绘制一般通过轴长（XYZ向）、轴倾角、头部包络面定位（即中心点位置）确定。
8
方向盘中心
方向盘中心（SWC）是指转向管柱旋转轴与方向盘外缘上表面切平面的交点。
9
V点
V点表征驾驶员眼睛位置的点，它与驾驶员乘坐位置中心线的纵向铅垂平面、R点及设计座椅靠背角有关；通常用V1、V2两点表示V点的不同位置。
10
P点
P点是指驾驶员眼睛高度上的头部中心点，通常用P1、P2两点表示驾驶员水平观察物体时P点的不同位置。它与R点、设计座椅靠背角、座椅水平调节行程（范围）。
11
Pm点
Pm点是指通过R点的纵向铅垂面与P1、P2连线的交点。
12
E点

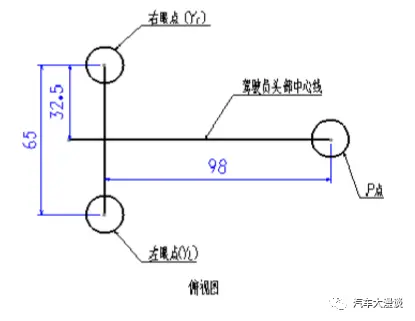

E点是指驾驶员眼睛的中心（简称“眼点”），E1、E2（E3、E4）分别为头部中心点P在P1（P2）位置时的左右两只眼点，用于评价A柱视野障碍。E1和E2距P1各为104mm，E1距E2为65mm；E3和E4距P2各为104mm，E3距E4为65mm。
13
代码
乘用车每一尺寸给定一个代码，代码由词首、尺寸类型和数字三部分组成。分类代号用大写字母表示，其中L—长度、H—高度、W—宽度、D—直径、V—体积；数字分段规定如下：1~99用于内部尺寸、100~199用于外部尺寸。
在Y基准平面内，测量垂线与从下透光口引向上透光口，或当用“变曲率曲面”玻璃时，引向离下透光口457mm处一点的直线间夹角，直线两端同时在玻璃的外表面上。
代码为L122。
在通过前R点的X平面内，前R点与车门口上缘的上装饰条之间的垂直距离。
代码为H11。
在通过前R点的X平面内，前R点与侧窗透光口底边之间的垂直距离。
代码为H25。
从前R点至通过前踵点B的Z平面间的垂直距离。
代码为H30。
车顶盖内表面与衬里之间的距离。在通过前R点并与通过前R点的X基准平面成8°后倾角的平面相交处，垂直于车顶金属薄板测量。
代码为H37。
从前R点至通过位于转向盘轮缘上表面的转向盘中心的Z平面间的距离。（注：如转向盘的倾角和（或）轴向可调，则列出极端位置的数值，用一破折号分开，第一个数值为最小值。）
代码为H93。
